Đặc điểm bơm bánh răng ăn khớp trong

Máy bơm bánh răng có 2 loại là bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài. Mỗi loại máy có những đặc điểm, ưu nhược điểm riêng. Trong bài viết dưới đây cùng Vinapumpjsc tìm hiểu đặc điểm bơm bánh răng ăn khớp trong nhé. Mời các bạn cùng theo dõi.

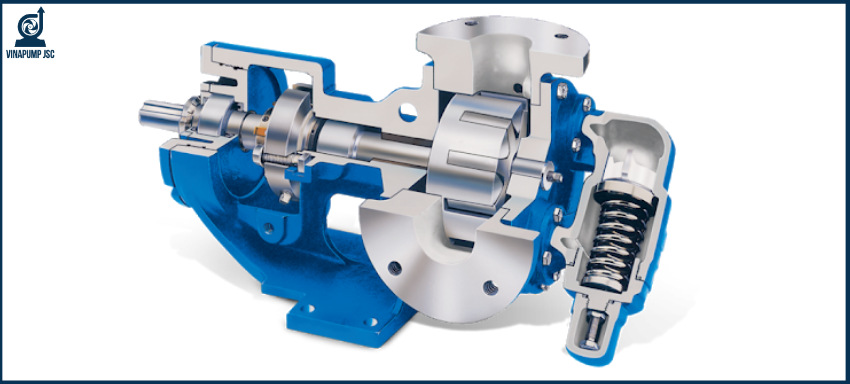

1. Cấu tạo bơm bánh răng ăn khớp trong

 Cấu tạo của máy bơm bánh răng gồm 2 loại bánh răng ăn khớp với nhau tạo thành vỏ.

Bơm bánh răng được phân loại dựa vào đặc tính ăn khớp của hai bánh răng là máy bơm bánh răng ăn khớp trong và máy bơm bánh răng ăn khớp ngoài. Máy bơm bánh răng ăn khớp ngoài sử dụng chủ yếu trong thủy lực còn máy bơm bánh răng ăn khớp trong lại được sử dụng nhiều trong các cơ nổ như bơm dầu và bơm nhớt.

Cấu tạo của máy bơm bánh răng ăn khớp trong là các bánh răng chủ động sẽ được dẫn động bằng trục khuỷu. Khi mà các bánh răng chủ động quay thì các bánh răng bị động sẽ quay theo, dầu được hút từ các te vào bơm và sau đó được đưa tới lọc tinh, và máy bơm này có kết cấu nhỏ gọn và khó chế tạo.

Bơm bánh răng ăn khớp trong bao gồm

• Thân bơm.
• Bánh răng bị động
• Đường dầu vào
• Rãnh dẫn dầu
• Trục dẫn động.
• Bánh răng chủ động
• Đường dầu ra.

2. Nguyên lý hoạt động bơm bánh răng ăn khớp trong

• Khi các chất lỏng đi vào cổng hút, thì các mũi tên chỉ hướng dẫn chỉ hướng đi của chất lỏng và vòng quay của bơm.
• Khi vận chuyển chất lỏng theo nguyên tắc bánh răng ăn khớp bánh răng. Hình dạng lưỡi liềm được phân chia chất lỏng đóng vai trò ngăn cách giữa các cổng hút và cổng xả.
• Đầu vào được điền đầy dầu, ngay  trước khi đẩy các chất lỏng ra khỏi cổng xả. Các bánh răng bị động và cánh quạt sẽ tạo thành các túi chứa chất lỏng và đảm bảo kiểm soát lưu lượng.
• Rotor và bánh răng chủ động tạo thành 1 vách ngăn cửa xả và cửa hút. Các chất lỏng sẽ bị ép ra ngoài theo đường đẩy dầu đi.

3. Ưu – nhược điểm bơm bánh răng ăn khớp trong

– Ưu điểm:

Máy có cấu tạo gồm 2 bộ phận chuyển động, không rung ít tiếng ồn khi máy chạy, máy chạy tuyệt vời đối với các chất lỏng có độ nhớt cao và máy hoạt động tốt ở cả 2 hướng, máy có thể được thực hiện để hoạt động với 1 hướng dòng chảy và với 1 trong 2 vòng xoay. Máy rất dễ bảo trì và có thiết kế linh hoạt tùy biến ứng dụng.

– Nhược điểm:

Máy đòi hỏi có tốc độ vừa phải và máy có hạn chế với áp suất trung bình, một ổ đĩa chạy trong sản phẩm bơm, vòng lót trên trục quay.

Nếu có nhu cầu sử dụng bơm bánh răng ăn khớp trong, liên hệ ngay hotline 0936 250 333 hoặc Email: Sale@vinapumpjsc.com để được hỗ trợ chi tiết.
